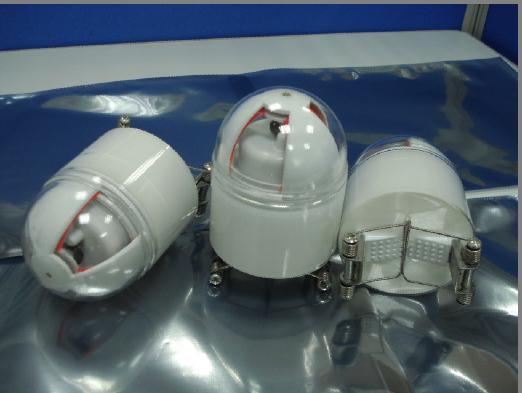

性能特点
◆ 故障指示：正常运行时，窗口为白色显示；发生短路、接地故障时，窗口为红色显示，白天翻牌、晚上发光。
◆ 在线运行：直接安装在线路上，免维护。
◆ 抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动、电缆分布电容旁路的影响。
◆ 自动复位：动作翻牌后，按设定时间自动复位。
◆ 带电装卸：带电装卸极其简单，不影响线路运行。
■工作原理
接地短路三合一的原理中的短路故障原理与TQ-J1相同。
■技术指标
◆ 适用电压等级： U≥6KV
◆ 适用导线电流： I≤1000A
◆ 适用导线线径： 25mm2≤d≤400mm2
◆ 动作响应时间： 0.02S≤T≤3S
◆ 静态功耗： ≤10μw
◆ 动作复位时间： 6、12、24小时可选
◆ 使用环境温度： －40℃≤T≤+75℃
◆ 动作次数： ≥3000次
◆ 重量： 400g
■应用范围
◆ 安装在长线路的中段和分支入口处，可指示线路故障区段及故障分支。
◆ 安装在变电站出口，可判明故障是否由用户原因造成。
◆ 安装在用户配变压进线处，可判明故障是否由用户原因造成。
◆ 安装在电缆与架空线连接处，可区分故障是否在电缆段.
■安装工具
图右下为TQ-J1到TQ-J5的安装工具，具体安装方法只需将一根绝缘棒置于安装工具底部，把指示器的顶端螺栓拧开后放入安装工具中，再把指示器卡入电缆中即安装成功.
■推荐使用
《国家电力公司电网供电可靠性管理办法(试行)》明确指出：
…………
3.4.5 积极采用配电自动化技术。实施环网供电，缩短故障隔离时间，缩小停电范围。暂不能实施配网自动化的地区应装设环网开关和分段开关。
3.4.6 有条件的地区可在线路上装设故障指示器，变电所内装设小电流接地选线装置，采用电缆故障寻址器等，缩短查找故障点时间。
